Суда на подводных крыльях

25 августа 1957 года отправляется в свой первый рейс первый отечественный корабль на подводных крыльях «Ракета».

Теплоход «Ракета» был предназначен для скоростных речных пассажирских перевозок на пригородных и местных линиях, протяженностью до 500 км, с заходом в водохранилища Длина – 27 м. Ширина – 5 м. Осадка на плаву – 1,8 м. Осадка при ходе на крыльях – 1,1 м. Мощность силовой установки – 850 л.с. Скорость – 60 км/ч. Пассажировместимость – 64 человека.

Первые попытки создать судно на подводных крыльях предпринимались ещё в конце XIX века. В 1897 году живший во Франции русский подданный Шарль де Ламбер построил и испытал на Сене небольшое судно на подводных крыльях. Однако мощности паровой машины, использовавшейся на этом судне в качестве двигателя, не хватило для развития скорости, необходимой для того, чтобы корпус судна поднялся над водой.

Более успешными были опыты итальянского изобретателя Энрико Форланини. Он проводил эксперименты с моделями судов на подводных крыльях с 1898 года. В 1906 году созданное им полноразмерное экспериментальное судно в ходе испытаний на озере Лаго-Мажоре достигло скорости в 42,5 мили в час (68 км/ч). Этот катер имел многоярусные крылья наподобие этажерки.

В 30-e годы немецкий инженер Ганс фон Шертель с большой группой ученых и специалистов-практиков очень серьезно работал над идеей скоростного судна с подводными крыльями. К тому времени появились и подходящие материалы для конструкции корпуса и вполне пригодные мощные двигатели. Не существовало лишь одного – оптимальной формы подводного крыла.

Шертель испытывал модели самых немыслимых очертаний, но ничего не получалось. Судно не шло. В одних случаях ему не хватало остойчивости при движении на воде, в других – недостаточной оказывалась подъемная сила крыла и судно не поднималось над водой. Золотая середина так и не была найдена, хотя система подводных крыльев, созданная Шертелем, нашла применение. И все же полное практическое осуществление идеи подводного крыла не давалось зарубежным исследователям.

Примерно в те же годы студента кораблестроительного факультета Горьковского политехнического института Ростислава Алексеева заинтересовала статья в сборнике научных трудов ЦАГИ. В статье рассматривалось поведение крыла самолета в некоем плотном потоке, например, в воде. Автор доказывал: чем сильнее поток, тем быстрее возникают гидродинамические силы, обеспечивающие подъемную силу крыла.

 Создатель судов на подводных крыльях Ростислав Евгеньевич Алексеев.

Молодого человека захватила идея – заставить служить те гидродинамические силы, которые как раз не позволяли судам увеличивать скорость, делали водный транспорт тихоходным. Словом, решил врага обратить в друга.

И обратил!

Осенью сорок первого года Ростислав Алексеев – выпускник института – защитил дипломную работу «Глиссер на подводных крыльях». Государственная экзаменационная комиссия услышала о судне, которого еще не знала мировая история кораблестроения. Дипломная работа была признана соответствующей уровню кандидатской диссертации.

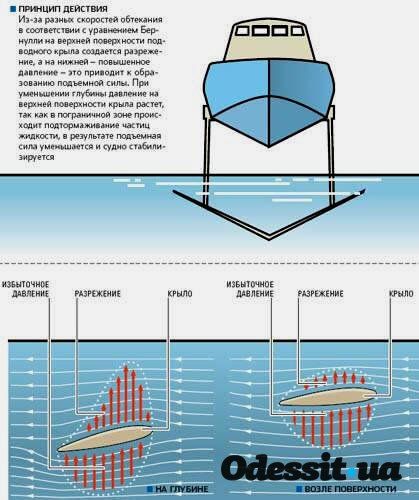

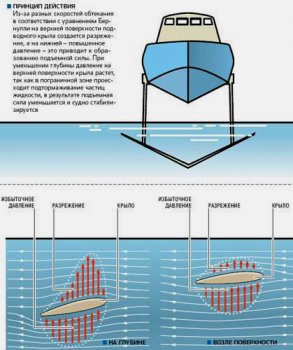

В проекте Алексеева использовался эффект малопогруженного подводного крыла (эффект Алексеева). Подводное крыло Алексеева состоит из двух главных горизонтальных несущих плоскостей – одна спереди и одна сзади. Двугранный угол при схождении или мал, или отсутствует, распределение веса – примерно поровну между передней и задней плоскостями. Погруженное подводное крыло, поднимаясь к поверхности, постепенно теряет подъемную силу, а на глубине, примерно равной длине хорды крыла, подъемная сила приближается к нулю. Именно благодаря этому эффекту погруженное крыло не способно полностью выйти на поверхность. При этом относительно небольшой гидропланирующий (скользящий по поверхности воды) подкрылок используется для помощи при «выходе на Эффект Алексеевакрыло», а также не позволяет судну вернуться в водоизмещающий режим. Эти подкрылки расположены в непосредственной близости к передним стойкам и установлены так, что на ходу касаются поверхности воды, в то время как несущие крылья погружены примерно на глубину, равную длине их хорды. Вся эта система впервые была испытана на небольшом катерке, который приводил в движение 77-сильный автомобильный двигатель.

После защиты диплома Р. Е. Алексеев получил направление на горьковский завод «Красное Сормово», в отдел технического контроля: молодой судостроитель стал контролером ОТК по приему танков – главной продукции завода. Время-то было военное.

На первом своем катере Р. Е. Алексеев в 1946 году отправился в Москву. Его приняли в заинтересованных организациях, специалисты познакомились с судном. У идеи судна на подводных крыльях появились первые сторонники не только в Горьком, но и в Москве. Крохотный коллектив лаборатории принялся за технический проект первого в мире судна на подводных крыльях под условным названием «Ракета».

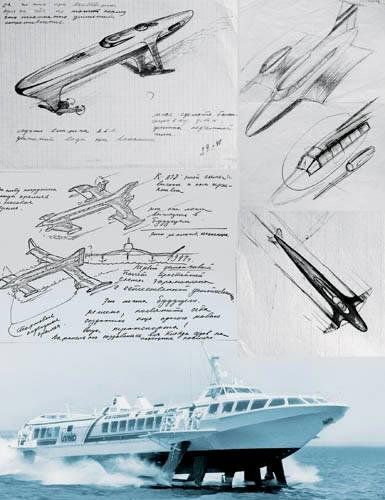

Первое пассажирское судно на подводных крыльях под таким же названием поступило в эксплуатацию в 1957 году. Первое в серии судно «Ракета-1» было построено на рисунки конструктора Р.Е.Алексеевазаводе «Красное Сормово». Первый свой рейс «Ракета-1» совершила 25 августа 1957 года. В ходе этого рейса расстояние в 420 километров от Горького до Казани было пройдено за семь часов. На борту находилось тридцать пассажиров.

Серийный выпуск «Ракет» был налажен на феодосийском судостроительном заводе «Море». С 1959 по 1976 года было построено 389 «Ракет», в том числе 32 на экспорт. Высокооборотные дизельные двигатели поставлялись Лениградским заводом Звезда.

«Ракеты» были очень популярны, их название стало нарицательным и часто так называют все суда подобного типа. Поездка на «Ракете» в какую-нибудь живописную бухту была одним из любимых, хотя и недешёвых (цены билетов на такие суда заметно превышали цены на пригородные электрички на то же расстояние), видов семейного отдыха на реке.

В Нижнем Новгороде «Ракеты» использовались в ежедневных пригородных перевозках, а также как экскурсионные суда.

В Москве первая «Ракета» (а именно «Ракета-1») появилась в дни проведения VI международного фестиваля молодёжи и студентов летом 1957 года. «Ракету» привел в столицу главный конструктор судна Ростислав Евгеньевич Алексеев и лично продемонстрировал её Хрущёву.

На базе разработок Алексеева в России было построено большое количество коммерческих судов на подводных крыльях: «Ракета», «Стрела», «Спутник», «Метеор», «Комета», «Циклон», «Буревестник», «Восход». Строились и военные суда, в том числе и самое большое судно этого класса в мире – «Бабочка», ему предшествовали «Пчела», «Турья» и «Саранча».

Массовая эксплуатация «Ракет» в Москве велась с начала 1960-х до 2006 года. Существовали также маршруты и в Подмосковье: от МСРВ до Чиверево, Аксаково, Тишково, Речки Черной.

Существовала также пожарная модификация «Ракета-П» с двумя пожарными стволами и системами водяной и воздушно-пенной защиты. Дальность «стрельбы» — 90 м. Подача воды — 800 куб. м/час.

В короткий срок суда на подводных крыльях стали одним из наиболее популярных видов транспорта. Скорость, мореходность, комфорт, высокая экономичность позволяли крылатым судам успешно конкурировать с другими видами транспорта. Советский Союз обладал самым большим в мире флотом крылатых судов. Помимо «Ракеты» в СССР строились и другие типы гражданских теплоходов на подводных крыльях. К 1985 году на водных магистралях страны использовались более 1000 катеров «Волга», сотни теплоходов «Ракета», десятки теплоходов «Комета», «Метеор» и «Беларусь». В нашей стране суда на подводных крыльях ежегодно перевозили на регулярных линиях более 20 миллионов пассажиров. Советские крылатые суда успешно экспортировались во многие страны, в том числе в США, ФРГ, Францию, Италию и Великобританию.

С 2007 года в Москве началось постепенное восстановление «Ракет». Так, например, в 2009 году эксплуатировалось четыре «Ракеты»: 102 (VIP-салон, в регулярных перевозках не используется), 185, 191 (бывший номер 244) и 246.

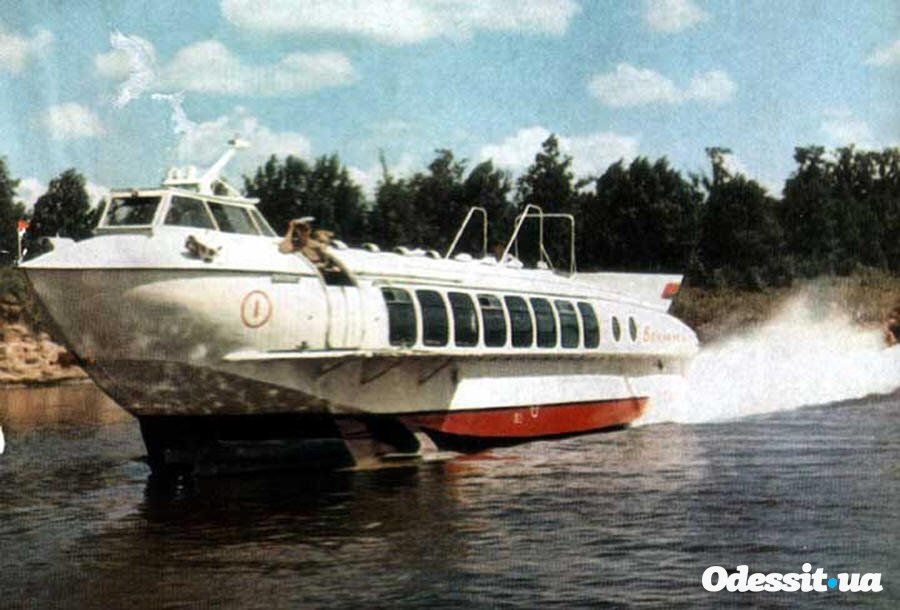

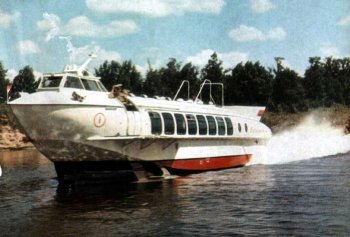

 Теплоход «Беларусь» отличался тем, что имел очень малую осадку: на плаву — 0,91, при ходе на крыльях — 0,3 метра. Для сравнения: те же параметры у теплохода «Ракета» — 1,8 и 1,1 метра. «Беларусь» обслуживал пригородные и местные речные линии протяженностью до 320 километров. Судно брала на борт 40 пассажиров и при эксплуатационной мощности 600 лошадиных сил развивает скорость 65 километров в час.

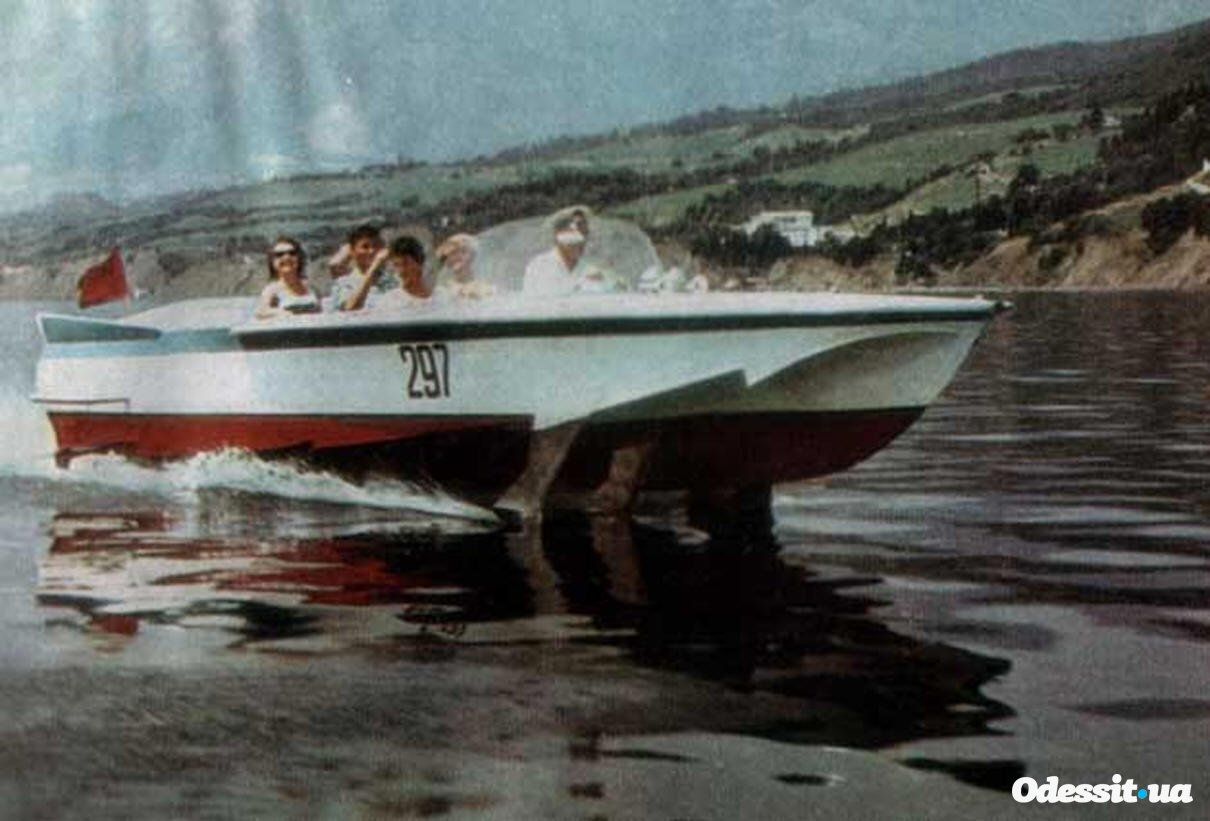

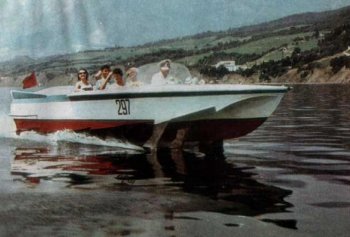

Катер «Волга» был предназначен для прогулок, водного туризма и служебно-разъездных целей. Можно использовать на прибрежных морских линиях, а также на реках, озерах и водохранилищах протяженностью до 180 км. Длина – 8,5 м. Ширина – 2,1 м. Осадка на плаву – 0,85 м. Осадка при ходе на крыльях – 0,55 м. Скорость – 60 км/ч. Мощность – 70 л.с. Пассажиры – 6 человек.

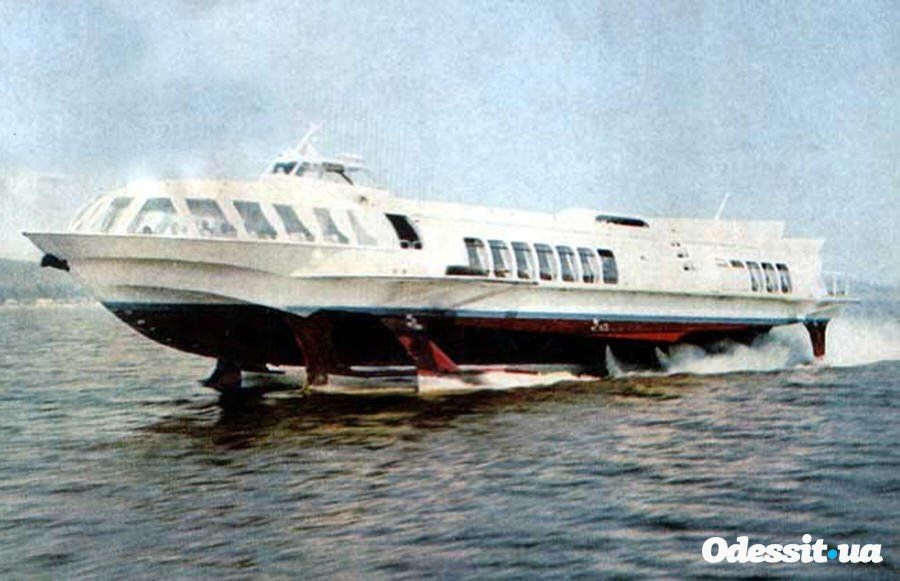

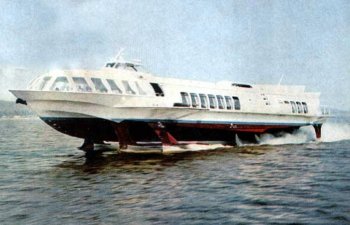

Теплоход «Метеор» предназначался для скоростных речных пассажирских перевозок на пригородных и местных линиях протяженностью до 600 км. Длина – 34,6 м. Ширина – 9,5 м. Осадка на плаву – 2,3 м. Осадка при ходе на крыльях – 1,2 м. Скорость – 65 км/ч. Силовая установка – 2x850 л.с.. Пассажиры – 124 человек. «Метеоры» производились с 1961 по 1991 годы на Зеленодольском судостроительном заводе имени Горького. Всего было построено более 400 теплоходов этой серии. В нижегородском конструкторском бюро по судам на подводных крыльях имени Ростислава Алексеева была разработана модификация «Метеор-2000» с импортными двигателями и кондиционерами, которая также поставлялась в Китай. К 2007 году линия по производству «Метеоров» на заводе была демонтирована.

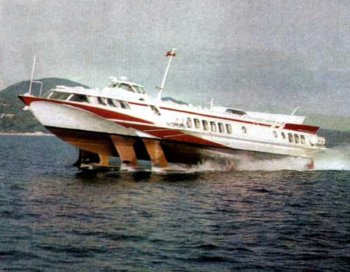

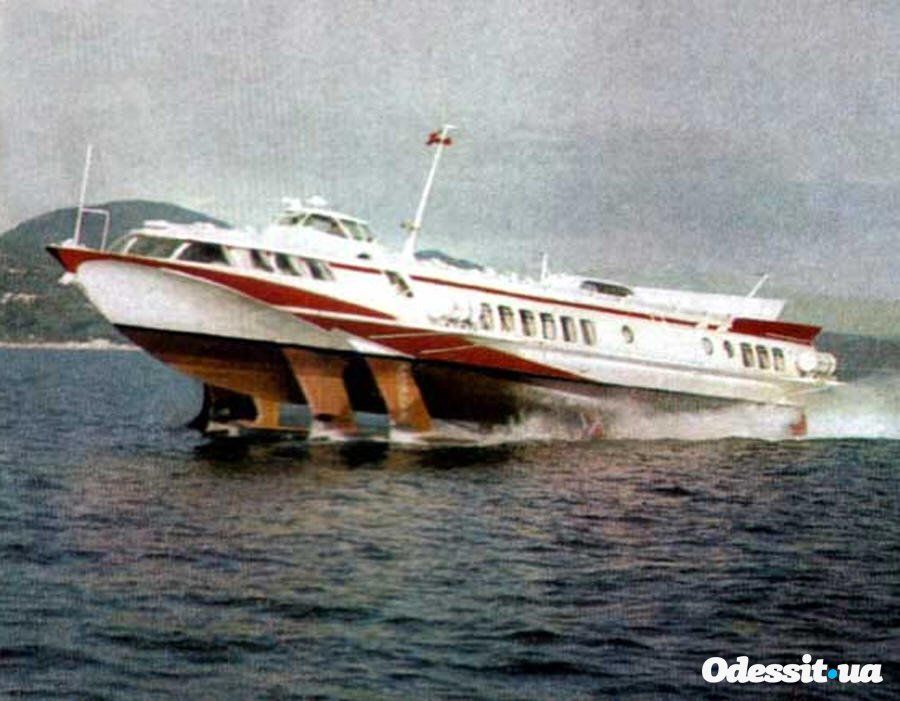

Теплоход «Комета» был предназначен для скоростных пассажирских перевозок на прибрежных морских линиях протяженностью до 230 миль. Длина – 35,1 м. Ширина – 9,6 м. Осадка на плаву – 3,2 м. Осадка при ходе на крыльях – 1,45 м. Скорость – 32 – 34 узла. Силовая установка – 2x850 л.с.. Пассажиры – 118 чел.

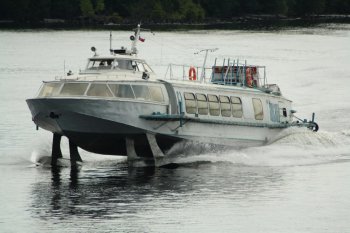

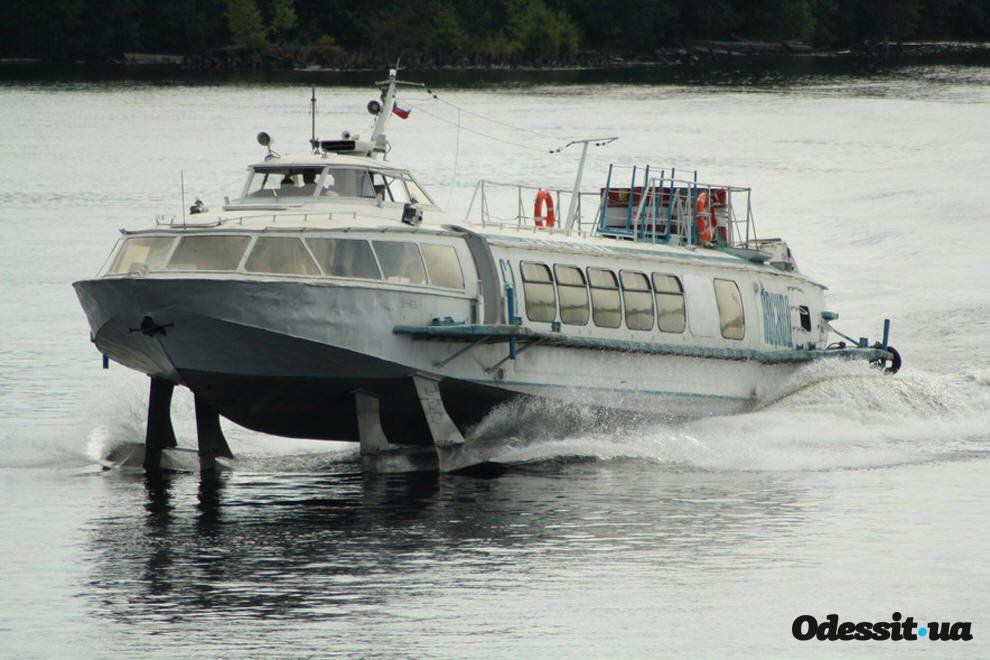

Теплоход «Восход» был создан для замены более старых судов на подводных крыльях – «Ракет» и «Метеоров». Длина – 27,6 м. Ширина – 6,4 м. Осадка на плаву – 2,1 м. Осадка при ходе на крыльях – 1,1 м. Скорость – 65 км/ч. Силовая установка – 2x500 л.с.. Пассажиры – 71человек. Строились «Восходы» на судостроительном заводе «Море» в Феодосии. Высокооборотные дизельные двигатели для теплохода поставлялись Ленинградским заводом «Звезда» и заводом «Барнаултрансмаш». В общей сложности к началу девяностых годов было построено более 150 «Восходов». В девяностых годах производство «Восходов» практически остановилось в связи с тяжёлым положением завода-производителя.

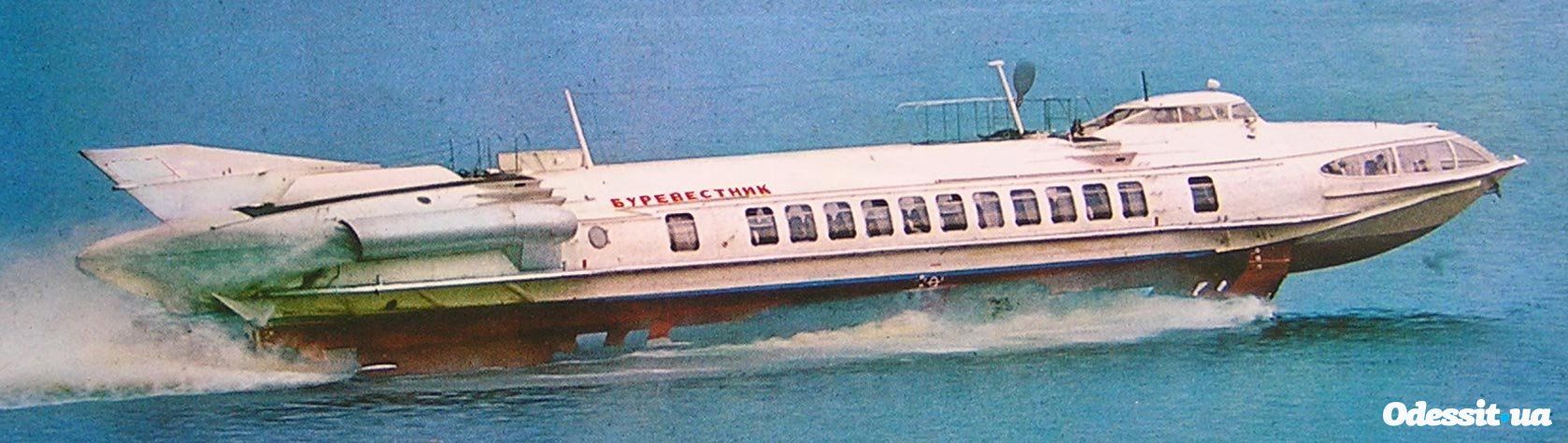

 Газотурбоход «Буревестник» предназначен для скоростных пассажирских перевозок на транзитных и местных линиях рек и водохранилищ протяженностью до 500 км Длина – 43,2м. Ширина – 7,4 м. Осадка на плаву – 2,0 м. Осадка при ходе на крыльях – 0,6м. Скорость – 90 км/ч. Мощность – 2x2700 л.с.. Пассажиры – 150 чел. «Буревестник» был флагманом среди речных СПК. Имел силовую установку на основе двух газотурбинных двигателей (ГТД) АИ-20 конструкции А. Г. Ивченко, позаимствованных от самолёта Ил-18. «Буревестник» существовал в единственном экземпляре. Эксплуатировался он c 1964 года до конца 70-х годов на Волге на маршруте Куйбышев — Ульяновск — Казань — Горький.
