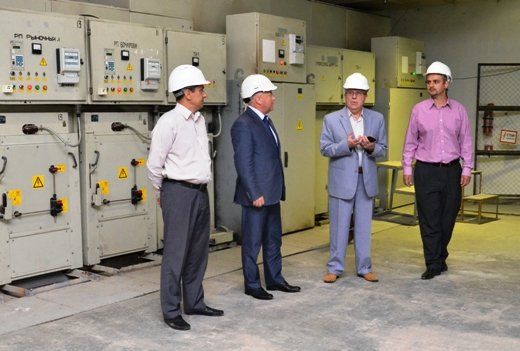

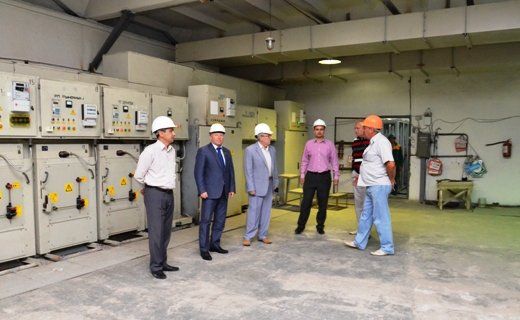

На прошлой неделе первый заместитель Одесского
городского головы Анатолий Орловский ознакомился с работой еще одной
подстанции «Одессаоблэнерго», обслуживающей часть поселка Котовского. В
настоящий момент на подстанции 110/10 кВ «Суворовская» работает 7
человек ремонтного и 3 человека оперативного персонала (дежурные
подстанции).
В конце 80-х годов жилищное строительство на посёлке
Котовского начало осваивать новые территории – за Днепропетровской
дорогой, в сторону Крыжановки. Соответственно инфраструктура новых
районов требовала дополнительной подачи электроэнергии. Однако
подстанция 110/10 кВ «Крымская», которая практически была единственной в
этом районе, уже не могла обеспечить электроэнергией дополнительные
микрорайоны (подстанция 110/10 кВ «Эпсилон» была абонентской подстанцией
завода «Эпсилон», она ориентировалась на электроснабжение
Кулиндоровского промузла, тем самым разгружая подстанцию 220кВ
«Центролит»).
Исходя из этого, в конце 1989
– начале 1990 гг. была спроектирована и построена ПС «Суворовская»
(проектное название – «Крымская-2»). Первоначально подстанция была
построена как однотрансформаторная с силовым трансформатором 2Т типа
ТРДН-25 000-110/10. На подстанции отсутствовали трансформаторы
напряжения 110 кВ, их шинные разъединители 110 кВ, аккумуляторная
батарея, оперативный ток был переменным. То есть, если отключался
силовой трансформатор, то на подстанции обесточивались собственные
нужды, а если нет питания, то нет и оперативного тока, цепей управления,
цепей сигнализации. Поэтому после отключения трансформатора от защит
действием В 110 кВ, в дальнейшем включение трансформатора было целой
проблемой – необходимо было разгрузить ВЛ 110 «Центролит-Марсельская-2» и
только потом со стороны ПС «Центролит» подать напряжение
(предварительно вручную, без напряжения, включив на ПС «Суворовская» В
110). В целом схема закрытого распредустройства 10 кВ была стандартной: 4
секции шин 10 кВ с двумя секционными выключателями. Ее особенность
заключалась в ячейках 10 кВ, которые были там установлены.
«После
аварии на Чернобыльской АЭС в 1986 году строительство Одесской АЭС было
заморожено. Но часть оборудования для АЭС уже была закуплена, в том
числе и ячейки 10 кВ. Вот именно эти ячейки были переадресованы на
подстанцию 110/10 кВ «Суворовская». В тот период времени казалось, что
это были самые передовые в технологическом отношении ячейки. Во-первых,
выключатели в ячейках были неизвестного тогда типа – ВЭМ. Выключатели, у
которых дуга, возникающая при включении-отключении, гаснет не в
масляной среде, а под воздействием электромагнитного поля затягивается в
камеры, которые изготовлены из огромного количества керамических
пластин. Этими пластинами дуга дробилась на множество частей, в
результате чего гасла. Один из таких выключателей с дугогасящей камерой
сохранился в качестве экспоната в ПАТ «Одессаоблэнерго» - учебном центре
в с. Лески. Ещё одна конструктивная особенность – камеры (кстати, вес
каждой составляет около 90 кг) поставлялись отдельно от
выключателей (перед вводом в эксплуатацию на выключатель необходимо было
надеть камеру). Следующая особенность ячеек – полное отсутствие
фарфоровой изоляции в каждой ячейке и на сборных шинах. В основном
изоляция была ПХВ, стеклопластиковая и текстолитовая. Все шины были
покрыты полихлорвинилом. Такая конструкция предусматривала
соответствующий уровень обслуживания данных ячеек и микроклимат
помещения, в котором они располагались: помещение должно быть сухим, с
подогревом в холодное время года и вентиляцией в летний период»,
- рассказал заместитель начальника службы подстанций ПАТ «Одессаоблэнерго» Дмитрий Васильев.
В
августе 1997г. на подстанции произошла авария, в результате
которой произошло короткое замыкание в ячейке вводного выключателя 10
кВ, то есть в зоне действия «дифференциальной защиты». Начался сильный
пожар, прибывшие на место пожарные тушили оборудование порошком. После
того, как возгорание было ликвидировано и проведен полный осмотр
оборудования, оказалось, что все ячейки не пригодны к дальнейшей
эксплуатации: сажа попала во все щели, отсеки, изоляция ячеек и
выключателей не подлежит восстановлению, реле непригодны, а вся
вторичная коммутация выгорела.
На тот момент жилищное строительство
еще с конца 80-х было заморожено, поэтому всех потребителей смогли
перезапитать по распределительным сетям от ПС 110/10 кВ «Крымская», а
подстанция 110/10 кВ «Суворовская» несколько лет не функционировала как
подстанция.
В 1999 году с возобновлением
жилищного строительства на поселке Котовского возникла необходимость
частично восстановить и включить подстанцию. За этот период (с 1997 по
1999 гг.) были демонтированы остатки оборудования распределительного
устройства 10 кВ, произведён внутренний ремонт помещения
распределительного устройства 10 кВ, отремонтирована кровля,
демонтирован повреждённый силовой трансформатор. Вместо него был
установлен силовой трансформатор ТДН-10 000-110/10, а в помещении
распределительного устройства 10 кВ смонтированы ячейки типа К-XXVI.
Получилась схема с одной единственной секцией 10 кВ. Это позволило
включить подстанцию и подать напряжение на несколько РП Северного РЭС. В
дальнейшем, вплоть до 2007 года, при необходимости к данной секции
пристыковывались дополнительные ячейки.
В

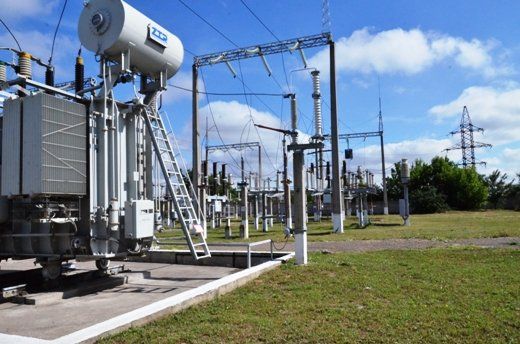

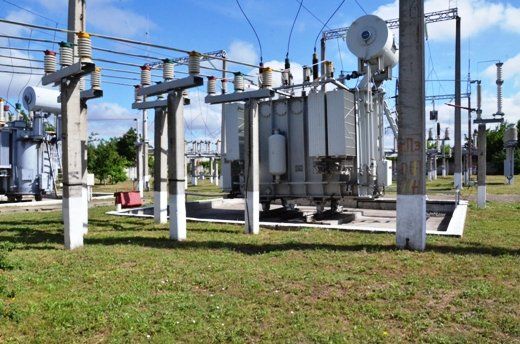

2007 году появилась возможность полноценной реконструкции подстанции. В
рамках данных работ было сделано следующее: в открытом распределительном
устройстве 110 кВ на место силового трансформатора 2Т установлен
трансформатор типа ТРДН-40 000-110/10 и силовой трасформатор 1Т типа
ТДТН-40 000-110/35/10; смонтированы трансформаторы напряжения 110 кВ и
их шинные разъединители; масляные выключатели ВМТ-110 заменены на

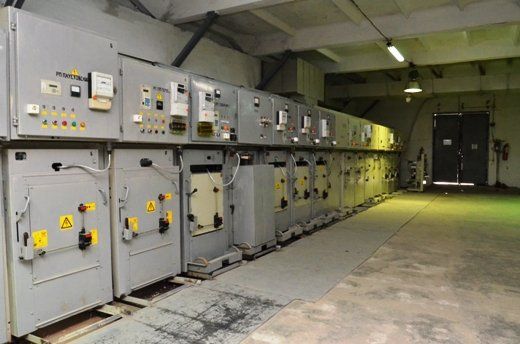

элегазовые; в распределительном устройстве 10 кВ добавлено большое
количество ячеек К-XXVI, в основном с вакуумными выключателями;
выполнено четыре секции шин 10 кВ; смонтирована аккумуляторная батарея;

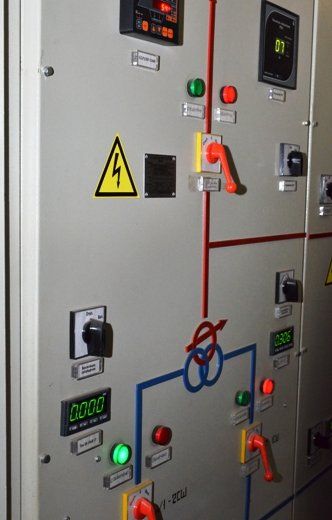

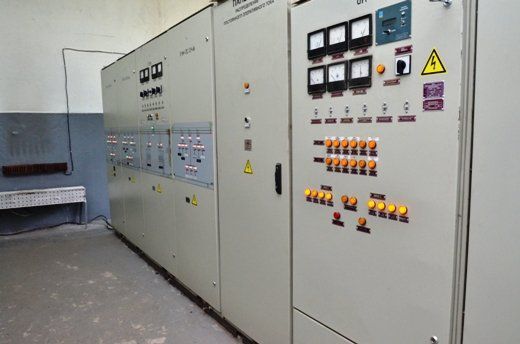

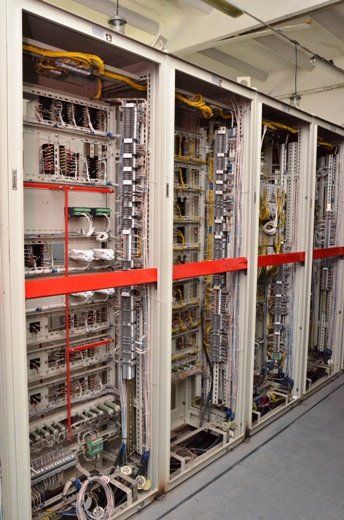

заменён полностью щит «собственных нужд»; частично модернизированы
панели защит и управления.

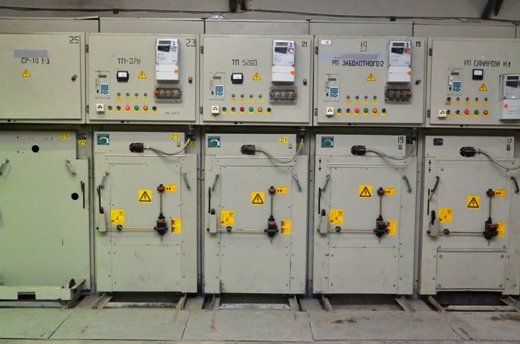

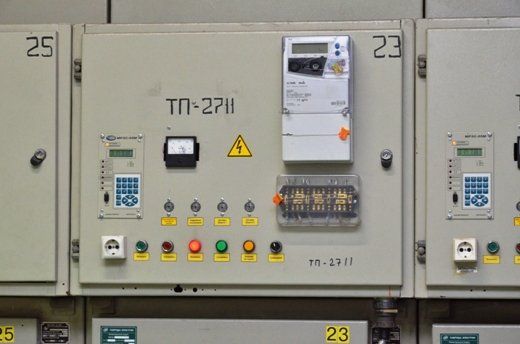

В период с 2010
г. по 2014 г. оставшиеся в эксплуатации масляные выключатели 10 кВ были
заменены на вакуумные типа ВВ/TEL-10, таким образом было полностью
модернизировано распределительное устройство 10 кВ, что дало возможность
повысить качество, надёжность и бесперебойность электроснабжения
потребителей, которых питает данная подстанция.
